上海原盾电子今日技术分享：可控硅概况
可控硅是可控硅整流元件的简称，是一种具有三个PN 结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变成交流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。目前可控硅在自动控制、机电应用、工业电气及家电等方面都有广泛的应用。

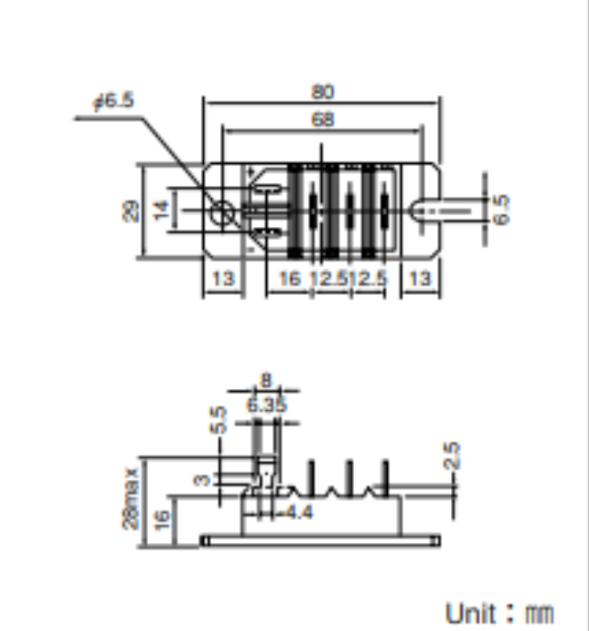

可控硅从外形上区分主要有螺旋式、平板式和平底式三种。螺旋式应用较多。
可控硅工作原理解析
可控硅结构原件
可控硅有三个极----阳极（A）、阴极（C）和控制极（G），管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN 结，与只有一个PN结的硅整流二极管在结构上迥然不同。可控硅的四层结构和控制极的引入，为其发挥“以小控大”的优异控制特性奠定了基础。可控硅应用时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
可控硅主要参数有：
1、 额定通态平均电流
在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。
2、 正向阻断峰值电压
在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。
3、 反向阴断峰值电压
当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值。
4、 控制极触发电流
在规定的环境温度下，阳极---阴极间加一定电压，使可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。
5、 维持电流
在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。
采用可控硅技术对照明系统进行控制具有：电压调节速度快，精度高，可分时段实时调整，有稳压作用，采用电子元件，相对来说体积小、重量轻、成本低。但该调压方式存在一致命缺陷，由于斩波，使电压无法实现正弦波输出，还会出现大量谐波，形成对电网系统谐波污染，危害极大，不能用在有电容补偿电路中。（现代照明设计要求规定，照明系统中功率因数必须达到0.9以上，而气体放电灯的功率因数在一般在0.5以下，所以都设计用电容补偿功率因数）在国外发达，已有明文规定对电气设备谐波含量的限制，在国内，北京、上海、广州等大城市，已对谐波含量超标的设备限制并入电网使用。
