IGBT在应用中碰到的常见问题，一般采取的实用性措施有：选用有效的过流保护电路、采用无感线路、积极散热、采用吸收电路和软开关技术。
1 选用有效的过流保护驱动电路
在IGBT的应用中，关键是过流保护。IGBT能承受的过流时间仅为几微秒，这与scr、gtr（几十微秒）等器件相比要小得多，因而对过流保护的要求就更高了。IGBT的过电流保护可分为两种类型，一种是低倍数（1.2~1.5倍）的过载电流保护;
另一种是高倍数（8~10倍）的短路电流保护。对于过载保护可采用瞬时封锁门极脉冲的方法来实现保护。对于短路电流保护，加瞬时封锁门极脉冲会因短路电流下降的di/dt太大，极易在回路杂散电感上感应出很高的集电极电压过冲击穿IGBT，使保护失效。
因此对IGBT而言，可靠的短路电流保护应具备下列特点：
（1） 首先应软降栅压，以限制短路电流峰值，延长允许短路时间，为保护动作赢得时间;
（2） 保护切断短路电流应实施软关断
IGBT驱动器exb841、m57962和hl402b均能满足以上要求。但这些驱动器不能彻底封锁脉冲，如不采取措施在故障不消失情况下会造成每周 期软关断保护一次的情况，这样产生的热积累仍会造成IGBT的损坏。为此可利用驱动器的故障检测输出端通过光电耦合器来彻底封锁门极脉冲，或将工作频率降 低至1hz以下，在故障消失时自动恢复至正常工作频率。

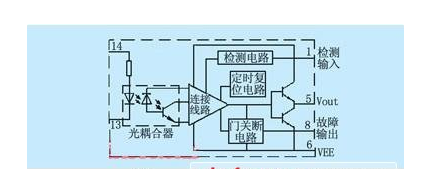

如图所示，IGBT的驱动模块m57962l上自带保护功能，检测电路 检测到检测输入端1脚为15v高电平时，判定为电流故障，立即启动门关断电路，将输出端5脚置低电平，使IGBT截止，同时输出误差信号使故障输出端8脚 为低电平，以驱动外接保护电路工作，延时8~10μs封锁驱动信号，这样能很好地实现过流保护。经1~2ms延时后，如果检测出输入端为高电平，则 m57962l复位至初始状态。
